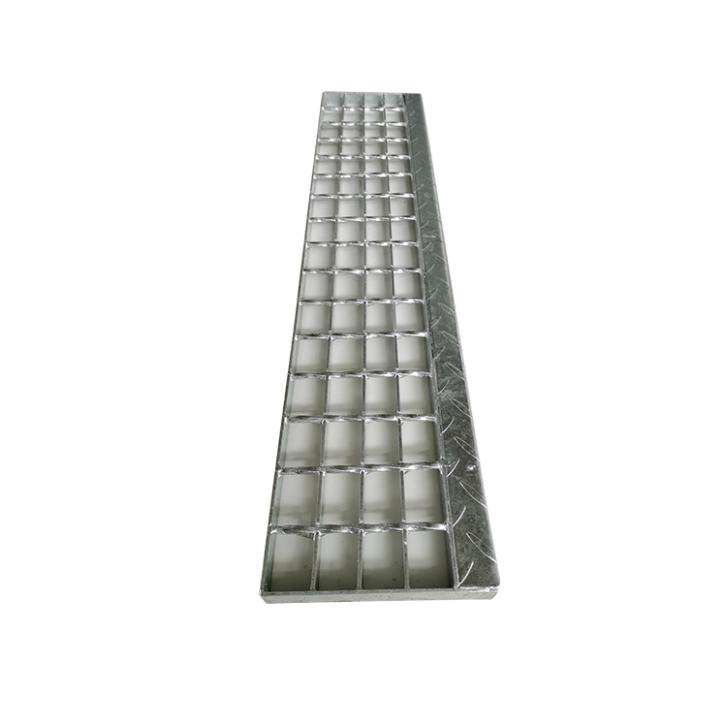

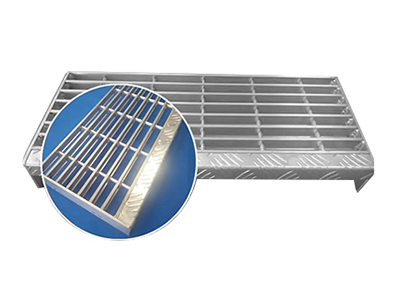

1、踏步板介紹
踏步板也稱為樓梯踏步板、鋼梯踏步板、梯踏板,是用于平臺的一種樓梯板,其安裝方式有焊接聯接和螺栓聯接兩種類型,焊接固定的踏步板可以直接焊接到梯梁上。

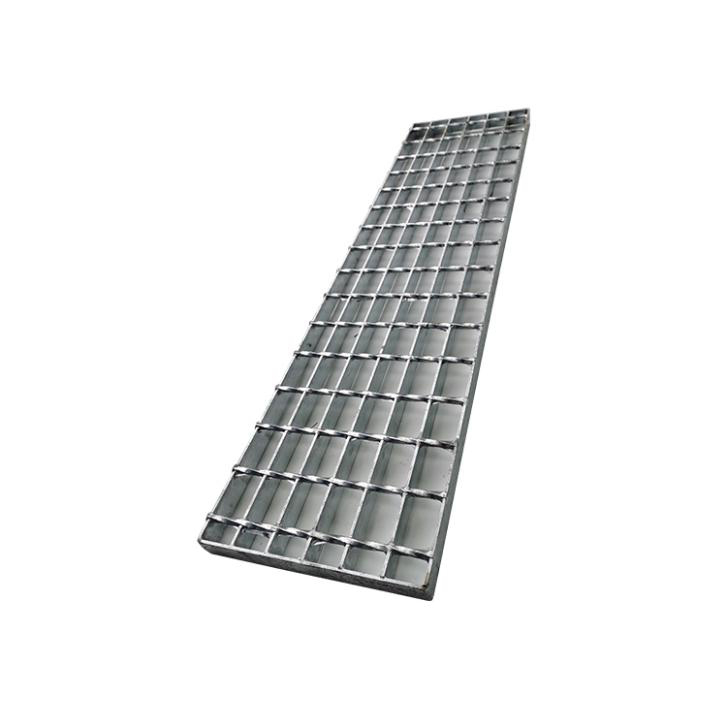

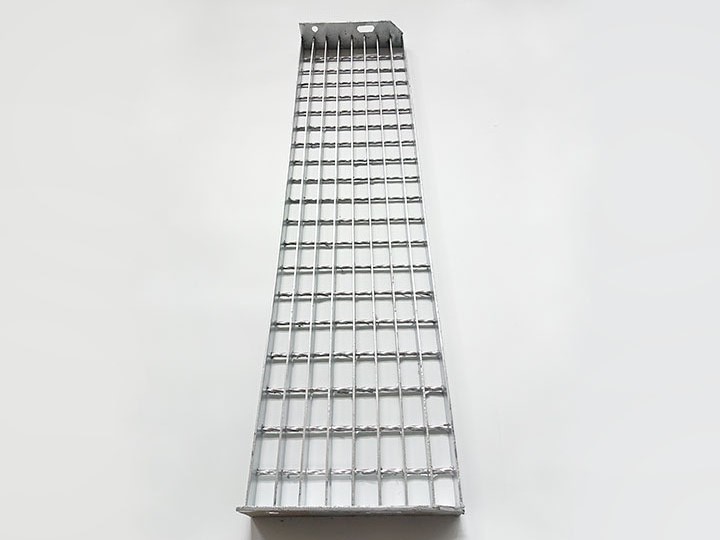

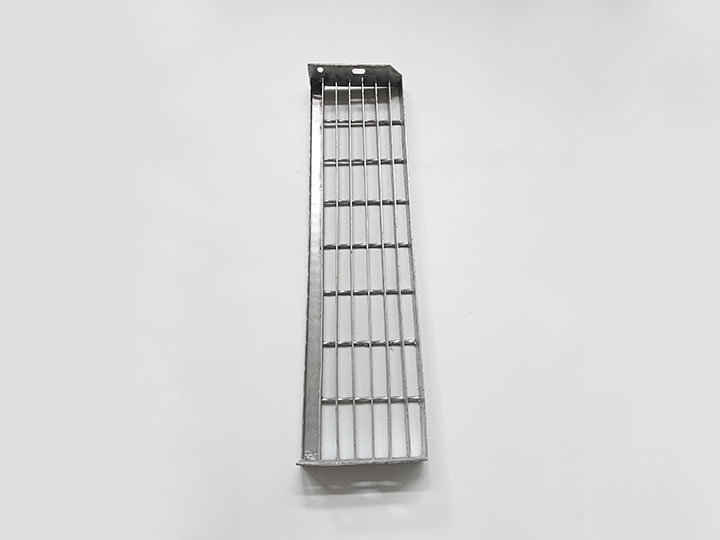

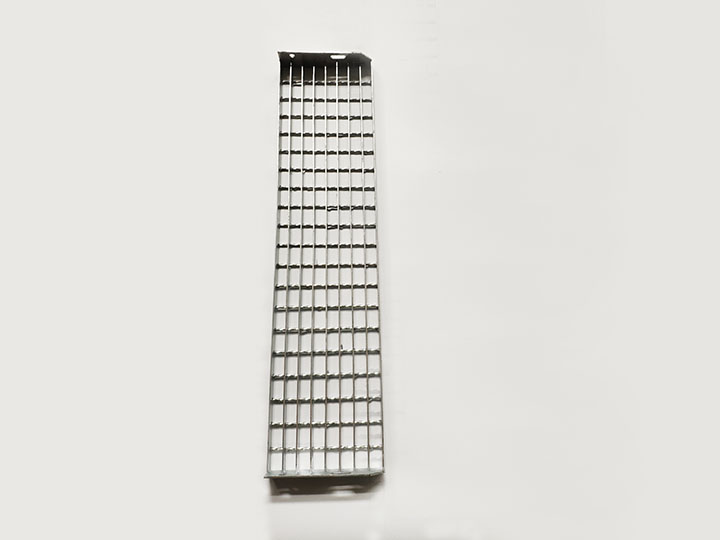

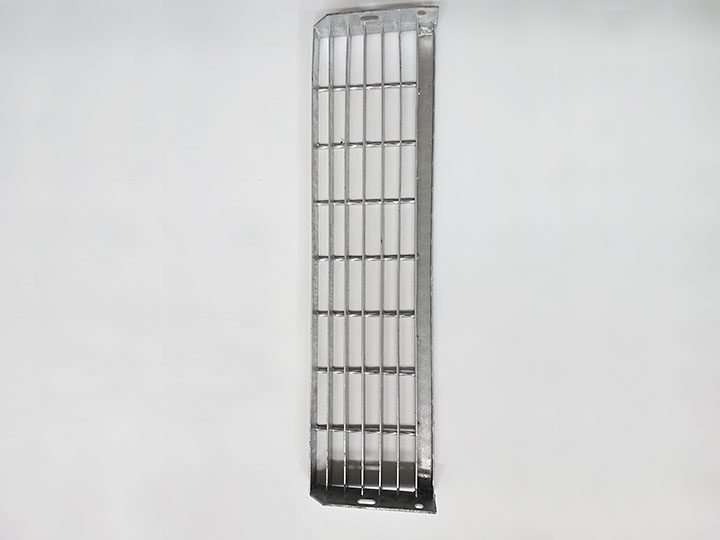

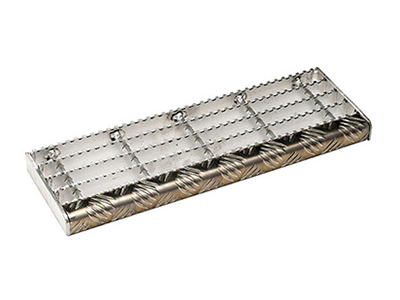

2、踏步板類型

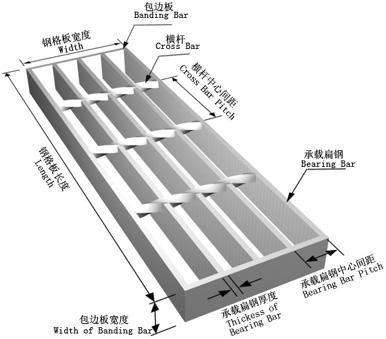

3、踏步板補充說明圖

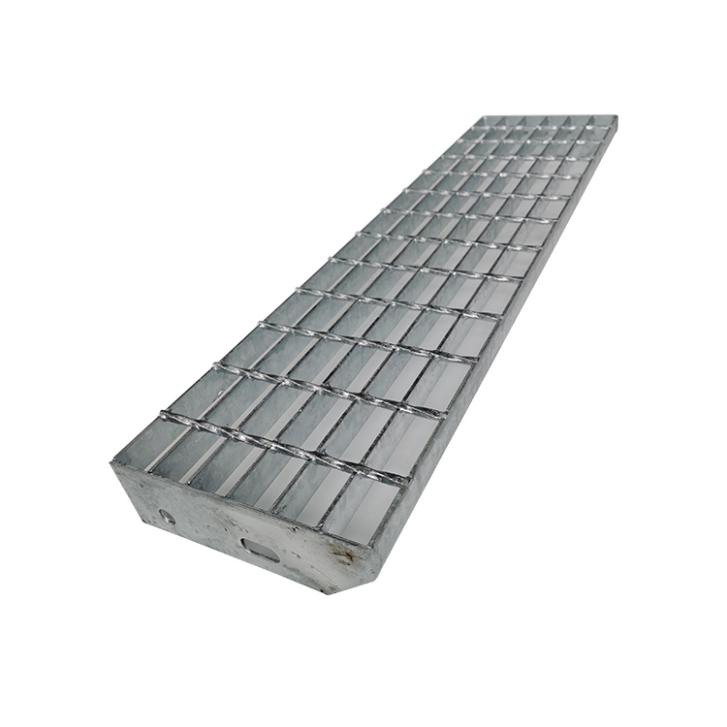

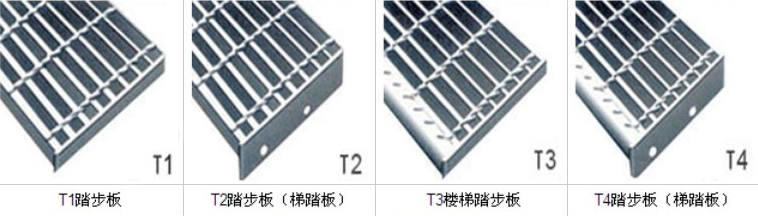

4、踏步板形式
型式 |
結構特點 |
T1 |
用于焊接安裝,兩端邊板采用與承載扁鋼相同的扁鋼包邊,沒有前護板 |
T2 |
用于螺栓安裝,兩端邊板通常采用65×5扁鋼包邊并開孔,沒有前護板 |
T3 |

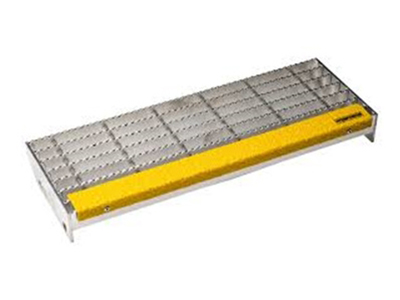

用于焊接安裝,兩端邊板采用與承載扁鋼相同的扁鋼包邊,有前護板 |
T4 |
用于螺栓安裝,兩端邊板通常采用65×5扁鋼包邊并開孔,有前護板 |
前護板可根據需方要求采用花紋鋼板、條紋鋼或其他防滑材料。

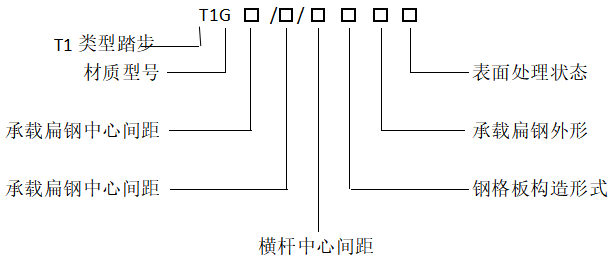

5、踏步板型號解析
材質類型:G為碳鋼
BG為不銹鋼
橫桿間距:100mm(中心間距)
50mm(中心間距)
橫桿尺寸:常用6×6扭絞方鋼
小規格鋼格板采用5×5扭絞方鋼
不銹鋼常用φ5mm圓鋼
扁鋼尺寸:常用20×3mm至75×6mm等多種規格
扁鋼間距:系列1 30mm(中心間距)
系列2 40mm(中心間距)
系列3 60mm(中心間距)
扁鋼類型:P為普通平面型(可略寫)
S為加強防滑的齒型
表面處理:G為熱浸鋅
U為表面不處理(可略寫)
舉例:T1G253/30/100PG以上規格是采用25×3普通平面型扁鋼,扁鋼間距為30mm,橫桿間距為100的熱鍍鋅T1`踏步板。
6、踏步板常規尺寸及說明
(1)常用樓梯寬度為700mm,800mm,900mm;寬度為600mm,寬度不宜大于1200mm。
(2)對于單人通過的樓梯,其兩斜梁或護欄之間的寬度應不小于600mm。
(3)當樓梯頻繁地承受幾個人同時交叉通過或用作人員的撤離路線時,梯寬應增加到1200mm。
(4)踏步板采用鋼格板制作,鋼格板型號可根據附錄E來選用。
(5)樓梯踏步的突沿處應能承受1.5KN的荷載,當寬度不大于1200mm,該荷載作用在100mm×100mm面積上;當寬度大于1200mm,在每對稱的600mm處加荷載1.5KN,樓梯踏步板的撓度應不超過跨距的1/500。
(6)樓梯踏板和梯段平臺應具有良好的防滑性能。
(7)相鄰的上下兩塊樓梯踏步板的垂直投影的塔接部分應不小于10mm。

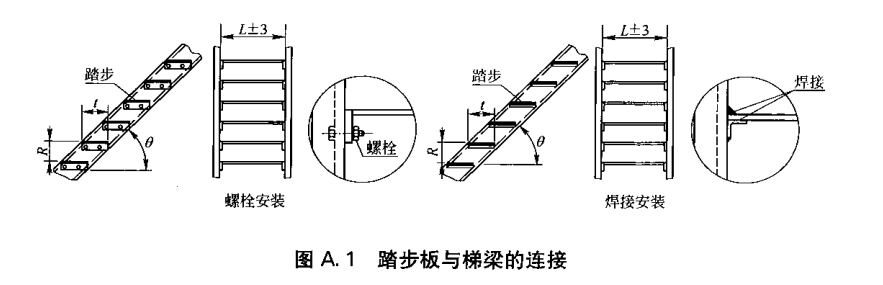

(8)踏步板與樓梯的鏈接采用焊接或螺栓固定,見圖A.1。采用螺栓固定時,螺栓規格不得小于M10。

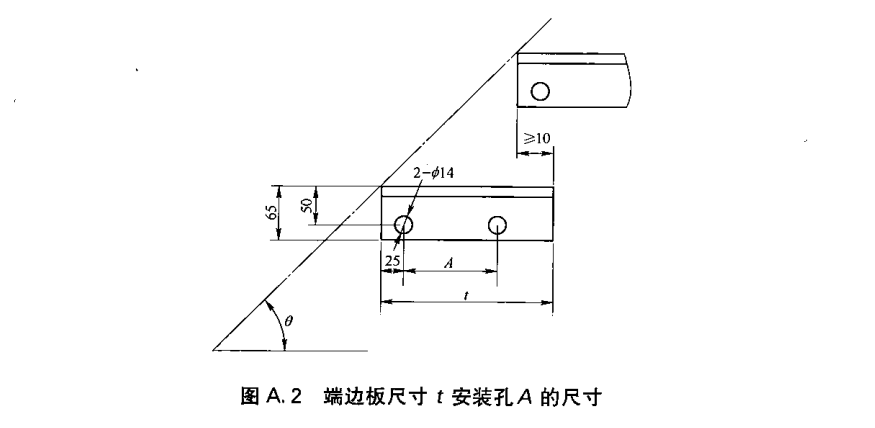

(9)踏步板采用螺栓連接的端邊板尺寸t安裝孔A尺寸見圖A.2及表A.1。
注:安裝孔也可選用25×14的長圓孔,以便安裝。

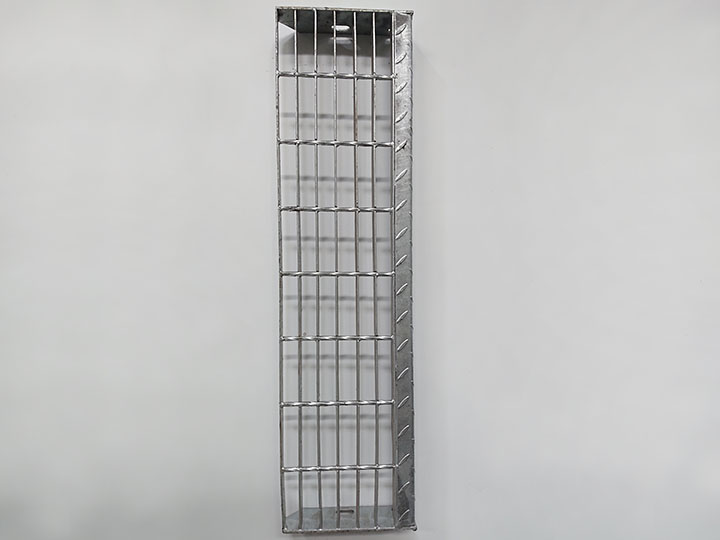

7、生產過程

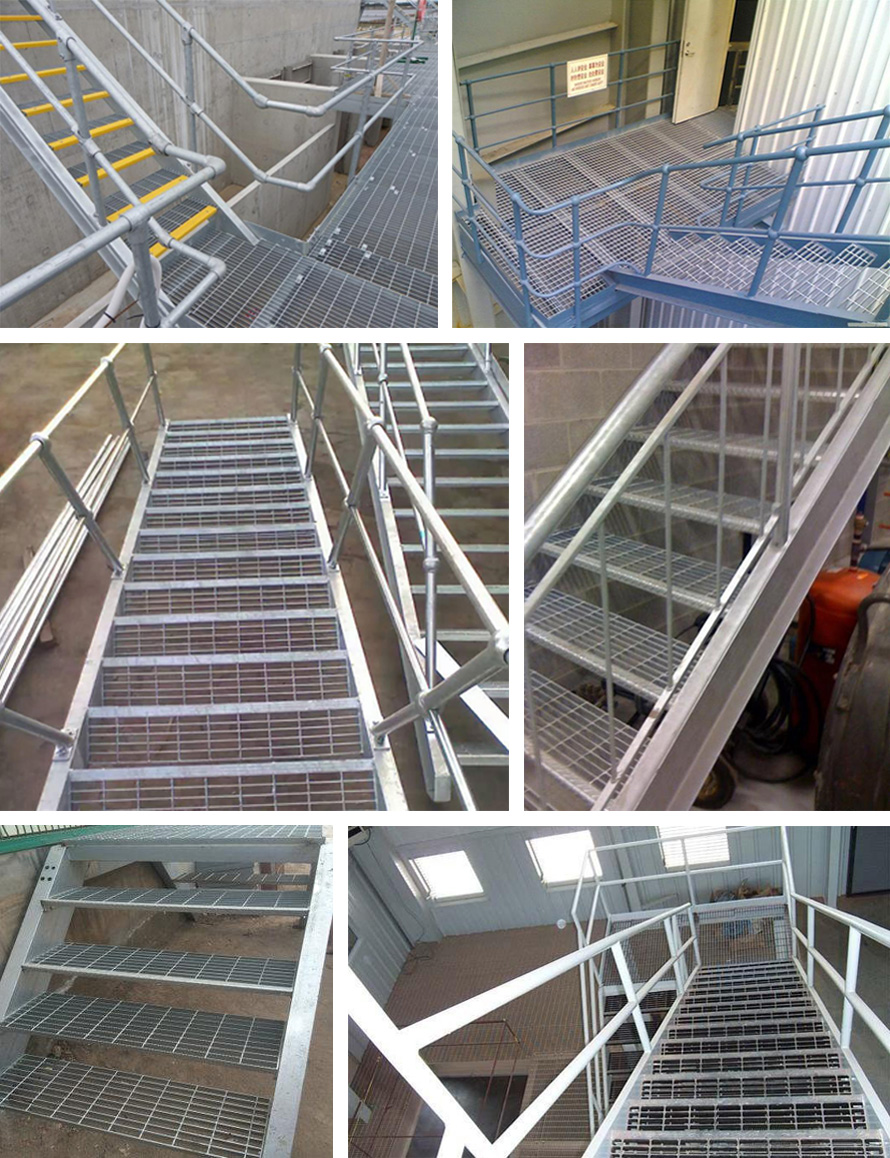

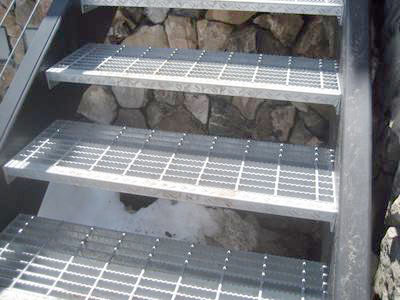

8、應用場景
踏步板的用途十分的廣泛,在電廠、水廠等工廠,和市政工程、環衛工程等領域的平臺、走道,影劇院、參觀平臺、停車場等大型場所地面平臺,均有廣泛的應用。
